IP防护等级说明(EN60529/IEC60529)

发布时间：2021-01-12 08:54:22 热度： 0

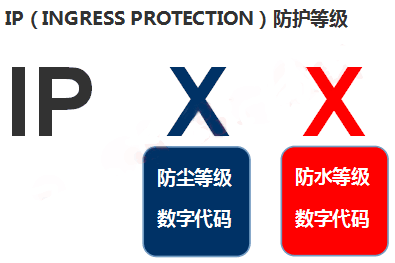

  防护等级IP54， IP为标记字母，数字5为第一标记数字，4为第二标记数字 第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级;

　　1、范围

　　防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

　　2、各种等级的防水试验内容

　　(1)IPX1

　　方法名称：垂直滴水试验

　　试验设备：滴水试验装置及其试验方法见2.11

　　试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm

　　试验条件：滴水量为1 0.5 mm/min;

　　试验持续时间：10 min;

　　(2)IPX2

　　方法名称：倾斜 15°滴水试验

　　试验设备：滴水试验装置及其试验方法见2.11

　　试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。每试完一个面后，换另一个 .....面，共四次。

　　试验条件： 滴水量为3 0.5 mm/min;

　　试验持续时间： 4×2.5 min(共10 min);

　　(3)IPX3

　　方法名称：淋水试验

　　试验方法：

　　a.摆管式淋水试验

　　试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)

　　试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

　　试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。 淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s 。

　　试验时间：连续淋水10 min 。

　　b.喷头式淋水试验

　　试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14

　　试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间

　　试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min

　　试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。

　　(4)IPX4

　　方法名称：溅水试验;

　　试验方法：

　　a.摆管式溅水试验

　　试验设备和试样放置：与上述第(3)条 IPX3 之a 款均相同;

　　试验条件: 除下述条件外，与上述第(3)条 IPX3 之a 款均相同;

　　喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动180°，共约360°。每次摆动 (2×360°) 约12s 。

　　试验时间： 与上述第(3) 条 IPX3 之a 款均相同 (即10 min )。

　　b.喷头式溅水试验

　　试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第(3) 条IPX3 之b款均相同;

　　试验条件：除下述条件外，与上述第(3)条 IPX3 之b款均相同;

　　试验时间：与上述第(3)条 IPX3 之b款均相同， 即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min 。

　　(5)IPX5

　　方法名称：喷水试验

　　试验设备：喷嘴的喷水口内径为6.3mm; 装置图形及其试验方法见本书2.14

　　试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5 L/min (750 L/h);

　　试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3 min 。

　　(6)IPX6

　　方法名称：强烈喷水试验;

　　试验设备：喷嘴的喷水口内径为12.5 mm; 装置图形及其试验方法见本书第2.14章;

　　试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100 L/min (6000 L/h);

　　试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3 min 。

　　(7)IPX7

　　方法名称：短时浸水试验;

　　试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为0.15 m 。

　　试验时间: 30 min 。

　　(8)IPX8

　　方法名称: 持续潜水试验;

　　试验设备,试验条件和试验时间: 由供需(买卖)双方商定.其严酷程度应比IPX7高。
