常规EMC测试项目有哪些

发布时间：2021-04-08 21:10:34 热度： 0

你知道电磁兼容测试是什么吗？电磁兼容测试三要素有哪些？电磁兼容（EMC）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量最重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。

一、EMC测试项目
EMC包含两大项：EMI（干扰）和 EMS(敏感度，抗干扰）
（1）EMI测试项包括：RE（辐射，发射）
1、CE(传导干扰）
2、Harmonic（谐波）
3、Flicker (闪烁)
（2）EMS测试项包括：ESD （静电）
1、EFT（瞬态脉冲干扰）
2、DIP(电压跌落)
3、CS（传导抗干扰）
4、RS（辐射抗干扰）
5、Surge（浪涌，雷击）
6、PMS(工频磁场搞扰度)

二、EMC测试标准
EMI（电磁骚扰）分射频和工频两类测试
（1）射频类测试项目：
射频分传导和辐射两项测试
射频传导（屏蔽室测试）
1、传导分电压和功率两项测试
2、传导电压标准：CISPR11、14、15、22
3、传导功率标准：CISPR11、14

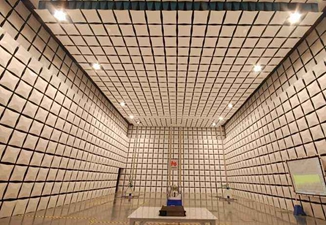

（2）射频辐射（电波暗室测试）
1、射频辐射标准：CISPR11、22、IEC60571
（3） 工频类测试项目（实验室测试）
工频分谐波和闪烁两项测试
1、工频谐波1.2.1 IEC6100-3-2
2、工频闪烁1.2.2 IEC6100-3-3
（4）EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量
瞬变类测试项目（实验室测试）
瞬变分静电、瞬变脉冲和浪涌三项测试
1、瞬变静电IEC6100-4-2
2、瞬变脉冲IEC6100-4-4
3、瞬变浪涌IEC6100-4-5
（5）射频类项目
 射频分传导和辐射两项测试
1、射频传导IEC61004-6（实验室测试）
2、射频辐射IEC6100-4-3（电波暗室测试）
（6）低频磁场类测试项目（实验室测试）
低频磁场分脉冲磁场和工频磁场两项测试
1、脉冲磁场IEC6100-4-9
2、工频磁场IEC6100-4-8
（7）电源质量类测试项目（实验室测试）
分跌落、中断、电压变化三项测试
1、传导功率测试面积 > 7x1M
2、传导电压测试桌：推荐 2x1.5x0.8
要考虑柜式设备的测试面积。
3、谐波及闪烁测试面积 >2x2
4、静电放电测试桌：推荐 2x1.5x0.8
5、 瞬变及电源质量测试桌： 推荐 2x1.5x0.8
6、 可用同一张测试桌
7、传导射频敏感度测试桌： 推荐 2x1.5x0.8
8、 可用同一张测试桌
9、屏蔽室和实验室要有相应的温湿度要求
10、敏感度测试时周围不能有敏感设备
11、在实验室做测试时，周围不能有发射或干扰设备
否则测试要在屏蔽室内进行。
12、除功率放大器河蟹波，闪烁系统为三相供电外，其他
设备均为单相供电。
