一、传导测试为什么会超标:
传导发射，是一种沿电源、控制线或信号线传输的电磁发射，本文重点讨论沿电源线传输的电磁发射，对于沿信号线或控制线传输的电磁干扰，可以采用近似的思路进行分析。
传导测试超标的原因有很多，样机内部的结构设计、接地设计，以及一些关键元器件的选择，都会直接影响传导测试结果。结合三要素法，首先要找到样机内能够使样机传导测试失效的源头，然后针对不同的干扰源，采取分析源特性—判断干扰传输路线——采取相应措施的方法，是一定能解决问题的。



图1很清晰地标示了多数情况下，样机内部所有可能的干扰源，以及干扰是如何传播和传输的。在很多情况下，被测样机使用的是开关电源，而开关电源中的开关电路主要由开关管和高频变压器组成，它产生的尖峰电压为有较大辐度的窄脉冲，频带较宽且谐波丰富。对于样机内部使用的数字电路，其产生的干扰源频率通常较高，如果样机内部结构设计不合理，或者没有采取有效的抑制手段，干扰可以通过近场辐射或者耦合的方式，传输到电源线上，然后再传输到LISN，被接收机捕获。对于样机内部更高频率的干扰，其主要传播方式为自由空间中的平面波，这时需要进行辐射骚扰场强测试才能判断样机的EMC性能。
二、以下是深圳亿博检测总结的两个案例：

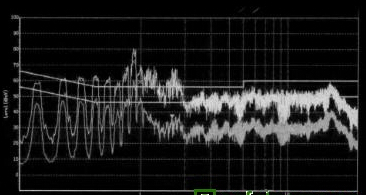

案例一：图2给出的开关电源，实际的传导测试曲线如图所示。



整改方法：
（1）将X电容（C1）加大到0.47uF
（2）将共模电感L2的电感量加大到16mH重测，该开关电源传导测试通过。对于开关电路引起的传导测试超标，一个较为直接的整改思路是加强电源输入端口的滤波。X电容用来消除差模干扰；共模电感主要用来消除共模干扰，同时对减小差模干扰也有一定的帮助。

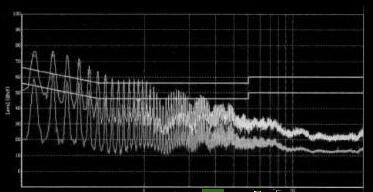

案例二：某开关电源传导测试曲线如图5所示。
整改方法：
发现该开关电源使用了不带屏蔽层的变压器，选用带屏蔽层的变压器，将屏蔽层接至变压器的初级地，重测合格。
分析：结合图3的开关电源骚扰传递示意图，可以看出，由于初级线圈和次级线圈间存在耦合电容，开关电源变压器初级的共模曝声可以向次级传递，这是开关电源产品EMI问题的一个主要原因。为截断这种骚扰传递的路径，一种行之有效的方法是：在绕制变压器时，在初级与次级之间加上屏蔽层，并接至初级地。屏藏层的电位为零，骚扰传递到屏藏层时，又被引回到初级。这种做法有点类似于“静电屏藏”。
