什么是SRRC认证?SRRC无线型号核准怎么做?



根据《进口无线电发射设备的管理规定》和《生产无线电发射设备的管理规定》,为了加强对进口和生产无线电发射设备的管理,凡向中华人民共和国出口的无线电发射设备或在中华人民共和国境内生产(含试生产)的无线电发射设备,均须持有经国家无线电管理委员会办公室对其发射特性进行型号核准后核发的《无线电发射设备型号核准证》。出厂设备的标牌上须标明型号核准代码。

根据信部无[2002]353号的《关于调整2.4GHz频段发射功率限值及有关问题的通知》,自2002年8月23号起,BT及WI-FI产品都必须要满足相应的标准要求,本文主要就短距离微功率以外的产品标准以及具体测试要求做相应的介绍。

其测试主要参考标准为:

ETSI EN 300 328《Electromagnetic compatibility and Radio spectrum Matters (ERM); Wideband transmission systems; Data transmission equipment operating in the 2,4 GHz ISM band and using wide band modulation techniques; Harmonized EN covering essential requirements under article 3.2 of the R&TTE Directive》;目前EN300 328的最新版本为:V1.7.1 (2006-10)。

主要技术指标:

(一) 等效全向辐射功率(EIRP):

天线增益<10dBi时:≤100 mW 或≤20 dBm;
天线增益≥10dBi时:≤500 mW 或≤27 dBm;

参考测试方法:

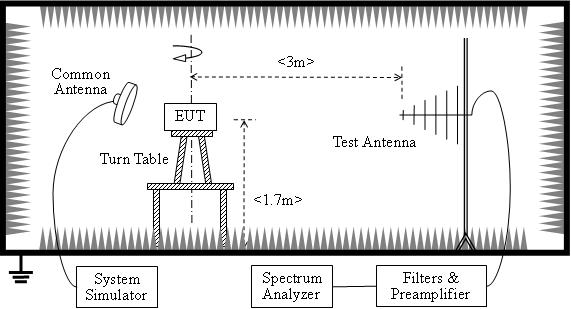

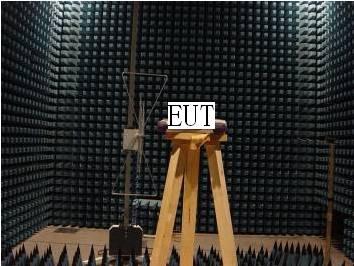

1. 按照图2进行场地布置,并使被测物处于定频状态的最大功率发射模式,工 作信道为最低信道;

2. 将路径校准参数置入频谱分析仪,旋转转台以及调整接收天线方向,设置频谱分析仪中心频率为被测物工作频率,RBW/VBW为3MHz,以Peak检波方式扫描并得出最大功率值;

3. 调整被测物的工作信道为中间信道以及最高信道,重复步骤2;

4. 记录测试数据;

(二) 最大功率谱密度:

1.直接序列扩频或其它工作方式:

天线增益<10dBi时:≤10 dBm / MHz(EIRP);
天线增益≥10dBi时:≤17 dBm / MHz(EIRP);

2.跳频工作方式:

天线增益<10dBi时:≤20 dBm / MHz(EIRP);
天线增益≥10dBi时:≤27 dBm / MHz(EIRP);

参考测试方法:

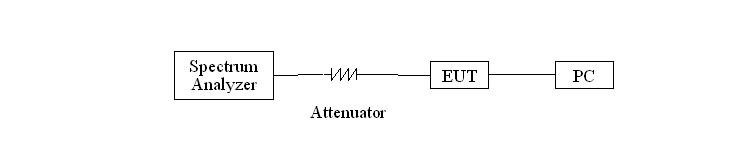

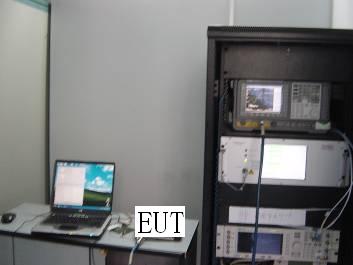

1. 按图1进行场地布置,并使被测物处于定频状态的最大功率发射模式,工作信道为最低信道;

2. 将路径校准参数置入频谱分析仪,设置频谱分析仪中心频率为被测物发射频率,RBW/VBW为1MHz,Span为3MHz,扫描时间设为60s并以Average检波方式扫出最大值P;

3. 调整被测物的工作信道为中间信道以及最高信道,重复步骤2;

4. 通过频谱分析仪测试出被测物的占空比x;

5. 通过公式P =Pd + G + 10 log (1/x)计算出P,其中P为被测物的功率密度,G为天线增益;

(三) 载频容限:20 ppm

参考测试方法:

1.按图1进行场地布置,并使被测物处于定频并工作在最大发射功率模式下,工作信道为最低信道;

2. 将路径校准参数置入频谱分析仪,设置频谱分析仪中心频率为被测物发射频率,RBW/VBW为1MHz,Span为3MHz,以Peak检波方式扫描并找出峰值频率点f;

3. 调整被测物的工作信道为中间信道以及最高信道,重复步骤2;

4. 通过公式(fc-f)*10-6/fc计算出载频容限;

(四) 带外发射功率(在2.4-2.4835GHz频段以外):

≤-80 dBm / Hz (EIRP)。

参考测试方法:

1. 按图2进行场地布置;

2. 将路径校准参数置入频谱分析仪或者测试软件

3. 频谱分析仪参数设置:RBW=VBW=1 Hz;检波方式为peak; Trace mode为 Max hold;

4. 按照步骤3的设置进行扫描30 MHz – 12.75GHz ;

(五) 杂散发射(辐射)功率(对应载波2.5倍信道带宽以外):

≤-36 dBm / 100 kHz (30 – 1000 MHz);
≤-33 dBm / 100 kHz (2.4 – 2.4835 GHz);
≤-40 dBm / 1 MHz (3.4 – 3.53 GHz);
≤-40 dBm / 1 MHz (5.725 – 5.85 GHz);
≤-30 dBm / 1 MHz (其它1 – 12.75 GHz);

参考测试方法:

1.按图2进行场地布置,并使被测物处于定频并工作在最大发射功率模式下,工作信道为最低信道;

2. 将路径校准参数置入频谱分析仪或者测试软件;

3. 频谱分析仪参数设置:30 – 1000 MHz和2.4 – 2.4835 GHz,RBW=VBW=100 kHz;1 – 2.4 GHz和2.4835 – 12.75GHz, RBW=VBW=1 MHz;检波方式为peak; Trace mode为 Max hold ;

4. 分别调节被测物的工作信道为高、中、低信道,按照步骤3的设置进行扫描30 MHz – 12.75GHz;




蓝牙及WI-FI产品型号核准检测的标准及具体要求







蓝牙及WI-FI产品型号核准检测的标准及具体要求







蓝牙及WI-FI产品型号核准检测的标准及具体要求







蓝牙及WI-FI产品型号核准检测的标准及具体要求
